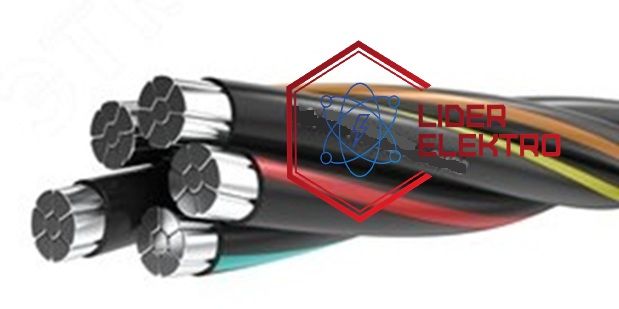

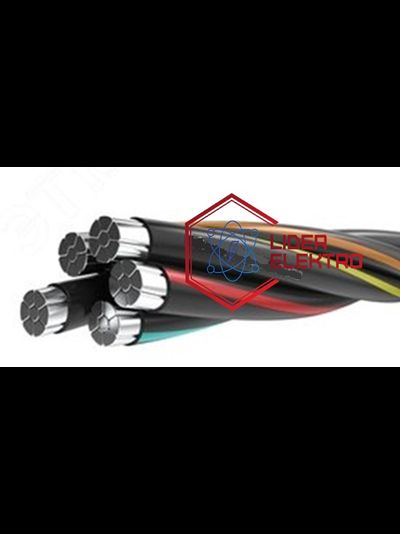

Провод СИП-4 4х16+1х16-0,6/1
Провод СИП-4 предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Провод СИП-4 предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
-
Описание
Преимущественная область применения
Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69
Основные технические характеристики:
Номинальное напряжение СИП-4 0,6/1 кВ Температура окружающей среды при эксплуатации От -60 °С до +50 °С Относительная влажность воздуха (при температуре до +35 °С) 98% Минимальная температура прокладки без предварительного подогрева -20 °С Предельная длительно допустимая рабочая температура жил 90 °С Предельно допустимая температура нагрева жил в аварийном режиме (или режиме перегрузки) 130 °С Максимальная температура нагрева жил при коротком замыкании 250 °С Минимально допустимый радиус изгиба при прокладке 10 диам. кабеля Срок службы не менее 40 лет Гарантийный срок эксплуатации 5 лет Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.
Марка провода Расчетный наружный диаметр провода, мм Расчетная масса 1 км провода, кг СИП-4 2x16-0,6/1 кВ 15 139 СИП-4 4x16-0,6/1 кВ 18 278 СИП-4 2x25-0,6/1 кВ 17 196 СИП-4 4x25-0,6/1 кВ 21 392 СИП-4 4х35-0,6/1 кВ 23 483 СИП-4 4х50-0,6/1 кВ 26 675 СИП-4 4х70-0,6/1 кВ 31 946 СИП-4 4х95-0,6/1 кВ 35 1215 СИП-4 4х120-0,6/1 кВ 39 1534 -
Характеристики
МАРКА ПРОВОДАСИП-4СЕЧЕНИЕ4х16+1х16НАПРЯЖЕНИЕ0,6/1 кВ
