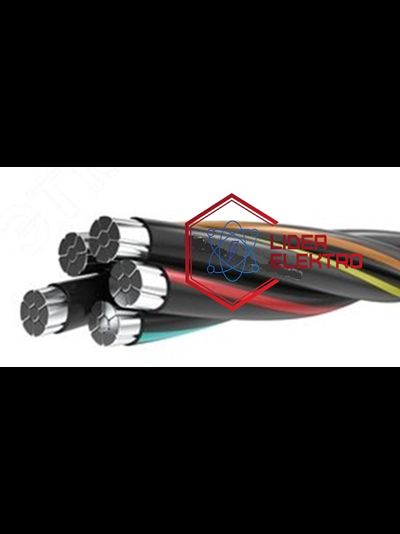

Провод СИП-4 4х150+1х16-0,6/1
ТУ 3553-004-63976268-2010
ГОСТ 31946-2012
Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ
ТУ 3553-004-63976268-2010
ГОСТ 31946-2012
Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ
-
Описание
Преимущественная область применения
Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69
Основные технические характеристики:
Номинальное напряжение СИП-4 0,6/1 кВ Температура окружающей среды при эксплуатации От -60 °С до +50 °С Относительная влажность воздуха (при температуре до +35 °С) 98% Минимальная температура прокладки без предварительного подогрева -20 °С Предельная длительно допустимая рабочая температура жил 90 °С Предельно допустимая температура нагрева жил в аварийном режиме (или режиме перегрузки) 130 °С Максимальная температура нагрева жил при коротком замыкании 250 °С Минимально допустимый радиус изгиба при прокладке 10 диам. кабеля Срок службы не менее 40 лет Гарантийный срок эксплуатации 5 лет Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.
Марка провода Расчетный наружный диаметр провода, мм Расчетная масса 1 км провода, кг СИП-4 2x16-0,6/1 кВ 15 139 СИП-4 4x16-0,6/1 кВ 18 278 СИП-4 2x25-0,6/1 кВ 17 196 СИП-4 4x25-0,6/1 кВ 21 392 СИП-4 4х35-0,6/1 кВ 23 483 СИП-4 4х50-0,6/1 кВ 26 675 СИП-4 4х70-0,6/1 кВ 31 946 СИП-4 4х95-0,6/1 кВ 35 1215 СИП-4 4х120-0,6/1 кВ 39 1534 -
Характеристики
МАРКА ПРОВОДАСИП-4СЕЧЕНИЕ4х150+1х16НАПРЯЖЕНИЕ0,6/1 кВЕдиница измеренияметр -
Отзывы 0
Оставить отзыв
Преимущественная область применения
Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69
Основные технические характеристики:
| Номинальное напряжение СИП-4 | 0,6/1 кВ |
| Температура окружающей среды при эксплуатации | От -60 °С до +50 °С |
| Относительная влажность воздуха (при температуре до +35 °С) | 98% |
| Минимальная температура прокладки без предварительного подогрева | -20 °С |
| Предельная длительно допустимая рабочая температура жил | 90 °С |
| Предельно допустимая температура нагрева жил в аварийном режиме (или режиме перегрузки) | 130 °С |
| Максимальная температура нагрева жил при коротком замыкании | 250 °С |
| Минимально допустимый радиус изгиба при прокладке | 10 диам. кабеля |
| Срок службы не менее | 40 лет |
| Гарантийный срок эксплуатации | 5 лет |
Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.
| Марка провода | Расчетный наружный диаметр провода, мм | Расчетная масса 1 км провода, кг |
|---|---|---|
| СИП-4 2x16-0,6/1 кВ | 15 | 139 |
| СИП-4 4x16-0,6/1 кВ | 18 | 278 |
| СИП-4 2x25-0,6/1 кВ | 17 | 196 |
| СИП-4 4x25-0,6/1 кВ | 21 | 392 |
| СИП-4 4х35-0,6/1 кВ | 23 | 483 |
| СИП-4 4х50-0,6/1 кВ | 26 | 675 |
| СИП-4 4х70-0,6/1 кВ | 31 | 946 |
| СИП-4 4х95-0,6/1 кВ | 35 | 1215 |
| СИП-4 4х120-0,6/1 кВ | 39 | 1534 |
